电子皮带秤各部件的安装要求
时间:2022-Nov-Thu 点击次数:192

电子皮带秤的应用精准度,除了与本身技术性能、品质等因素相关外,它的安装同样重要,试想一下,即使一台电子皮带秤配置高、品质优、性能再好,如果不能得到合理的安装,后续使用中各种因素都会影响到皮带秤的工作,无法发挥出皮带秤的价值。电子皮带秤的安装,每个部件都要按照规范完成,并且达到相关要求。

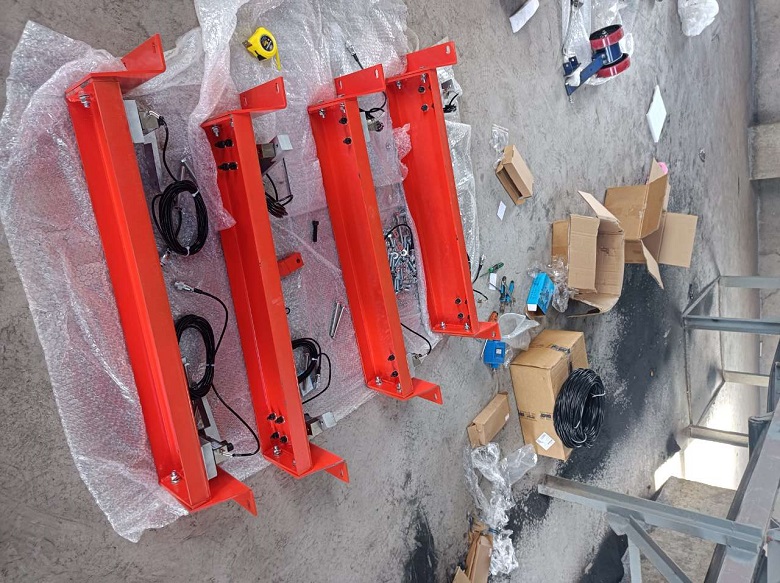

1、电子皮带秤秤架的安装要求

1称重托辊的安装:托辊的径向跳动,承托高度和槽形角的角度应在其公差允许范围内,并且改造后的系统所选择的托辊与皮带输送机原来的托辊尺寸必须相同,槽形角一致。

2)导向托辊(防偏托辊):用于输送机皮带中心导向的托辊,可安装在距离称重托辊两边各四组托辊的地方。

3)托辊校验:称重托辊及其前后各三组托辊应该进行精度尺寸标准,同时应安要求用垫片调节,使秤体上托辊不受皮带张力变化的影响。

3)称重区域托辊是指称重托辊及其两边各四组托辊,称重区域内各托辊应高于输送机加的其他托辊3-6mm,确保整个称重区域要求两边的托辊高。

5)称重托辊中心线与输送机中心线一致,称重区域内托辊式水平和等距的,保证每个托辊与基准托辊间距的测量精度在±0.8mm以内,使成为一直线,确保整个称重区域内托辊间距要一致以及要同一高度。



2、电子皮带秤称重传感器的安装

电子皮带秤的传感器包括称重传感器和测速传感器,传感器的安装要在秤架完成后进行,避免安装完成后的传感器在秤架安装过程中被损坏。

(1)每只称重传感器必须作用于垂直位置。

(2)每只称重传感器受力要保证均匀。

(3)传感器和称重区域托辊必须处于自由状态,无卡涩现象。

(4)传感器安装就位后,禁止在其周围使用电焊。

(5)安装国诺ICS-17型皮带秤时,主秤架靠近横梁的垫板不要拆除,留一个螺丝,将垫板旋转放在输送机架上,便于安装称重传感器。

(6)安装全悬浮秤架时,要安装完称重传感器才可以把连接横梁和秤架主体的螺丝拆除,在后续调节称重传感器时,要确保横梁与秤架主体以及连接横梁和秤架主体之间的垫板之间均有间隙。
